DM530采集网关设备资料

---

简介

智能采集网关是我司推出的工业级的单RS485串口DTU 。小巧、稳定、可靠。适合设备控制，状态检测，传感器数据采集等通过4G网络与服务器通讯的场景，特性如下:

1. 支持直流5~36V宽电压供电；

2. 支持标准35mm导轨安装和螺丝孔安装，外壳阻燃材料；

3. 支持接触放电±8KV，空气放电±15KV；

4. 工作环境为-35℃-75℃；

5. 支持1路RS485串口；

12) 支持二次定制开发。

硬件规格

硬件参数

4G模块	网络标准	Cat1 4G全网通，支持中国移动、联通、电信
	网络频段	LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41
电源参数		5~36V，10W电源，推荐12V电源
工作环境	工作温度	-35℃ ~+75℃
	工作湿度	5%~95%RH(无凝露)
RS485串口	1路	1200-230400；数据位:8 、7；停止位：1、2；校验位：奇、偶、无校验
供电电压采集	1路	支持采集电压5~36V供电电压
SIM卡	2路	支持内置贴片SIM卡 外置弹簧SIM卡
尺寸		962625mm
安装方式		35mm导轨+M3螺丝安装

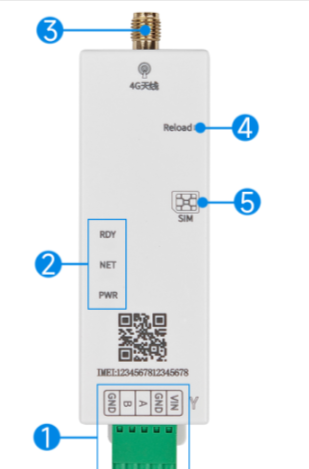

硬件资源介绍

x

1	VIN GND	供电电源	VIN标识电源正极，GND 标识电源负极 5~36V 电压，10W电源，推荐12V电压 支持供电电压采集
	A/B
	GND
2
3
4
5

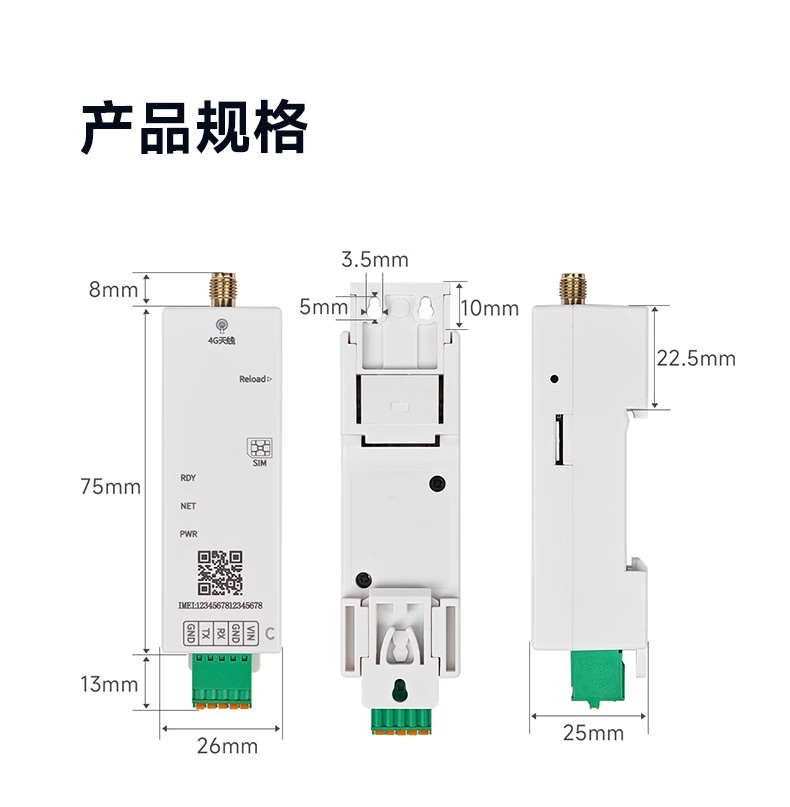

硬件尺寸

LED状态描述

NET和RDY LED描述

测试硬件连接方法

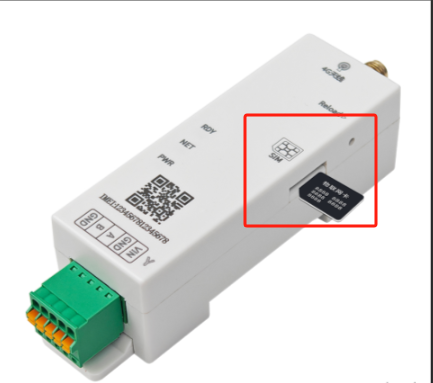

SIM卡安装方向

注意SIM卡的缺口方向和芯片方向
